FSY型、WSY型立式玻璃鋼液下泵

產品簡介

---

本單位生產的玻璃鋼泵WSY型、FSY型玻璃鋼液下泵兩種型式的泵，1．WSY型泵為立式玻璃鋼液下旋渦泵。2．FSY型泵為立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm##3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。 本玻璃鋼泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能可靠。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。

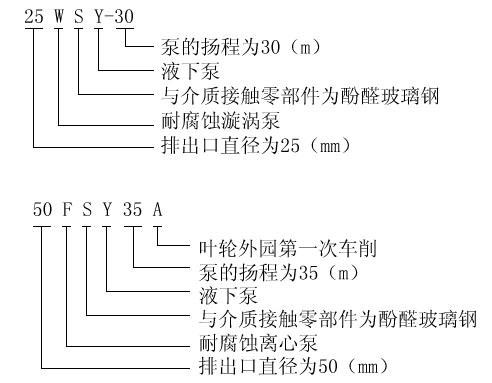

型號意義

---

選型范圍

---

玻璃鋼泵、WSY型立式玻璃鋼液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的設備。

性能參數本數據僅供參考，請以實際訂貨為準！

---

型號		流量Q		揚程H (m)	轉速n (r/min)	功率N (Kw)	葉輪直徑D (mm)	吸上高度 (Hs)
		(m3/h)	(L/S)
25WSY-22	a型	2.88	0.8	22	2900	2.2	120	800至3000
		4.05	1.12	18
		6.48	1.8	15
25WSY-30		2.88	0.8	30	2900	3	120
		6.48	1.8	20
		9	2.52	15
40WSY-258		5.76	1.6	25	2900	4	142
		8.1	2.24	20
		13.32	3.7	15
40FSY-22		8.1	2.24	22	2900	3	140
		15.84	4.4	18
		20	5.5	15
40FSY-18		6.48	1.8	18	2900	2.2	132
		15	4.17	15
		21.6	6	12
40WSY-50	b型	6.48	1.8	50	2900	7.5	144
		8.64	2.4	45
		14.4	4	35
40FSY-35		10	2.8	34	2900	4	162
		20	5.5	30
		30	8.3	24
50FSY*35		30	8.3	35	2900	7.5	182
		45	12.5	32
		55	15.1	28
50FSY-35A		25	7	26	2900	5.5	168
		35	9.7	25
		45	12.5	22
50FSY-20		18	5	20	2900	4	150
		30	8.3	16
		35	9.7	12
80FSY-35		56	15.5	35	2900	15	184
		92	25.5	29
		110	30.5	25
80FSY-35A		45	12.5	26	2900	11	163
		69	19.2	22
		90	25	19

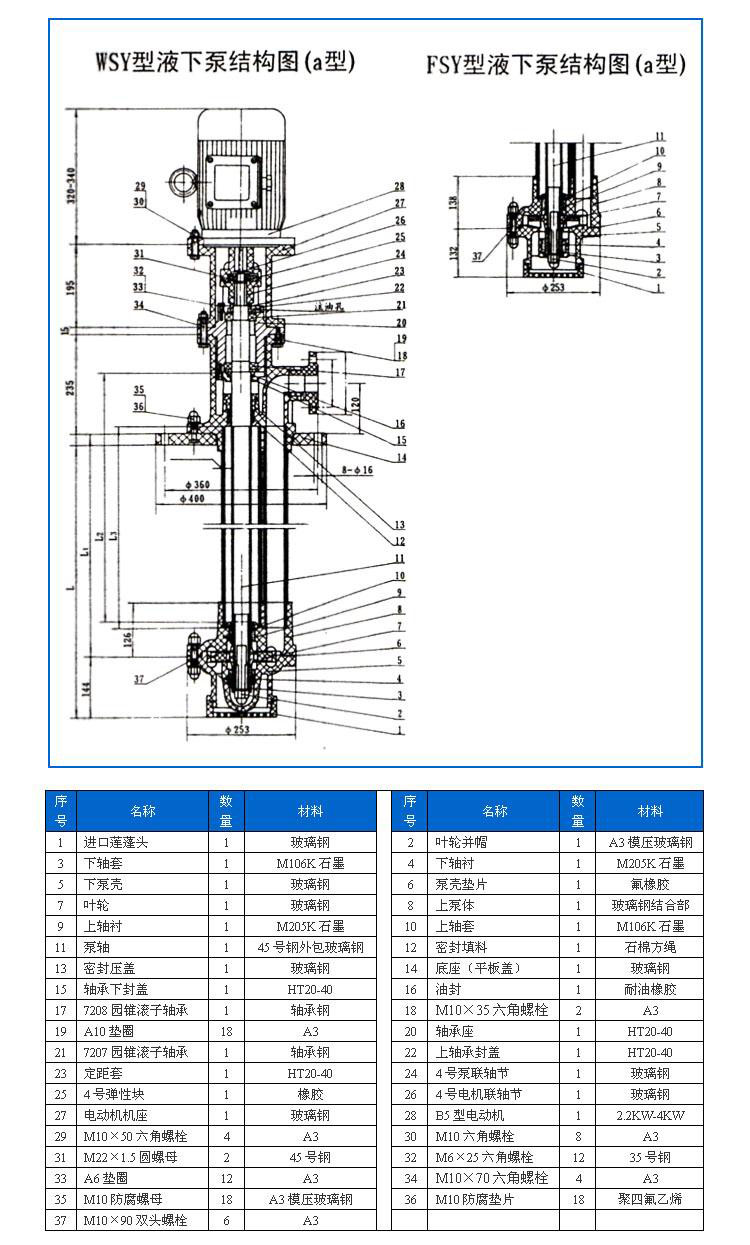

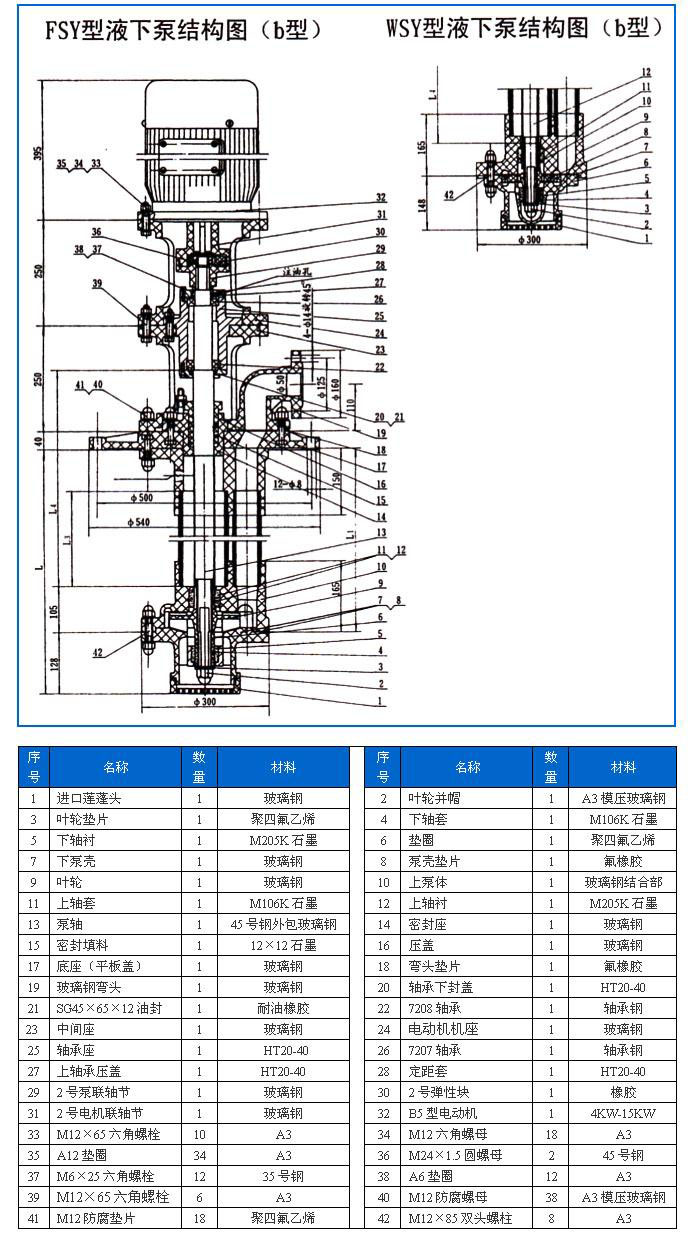

結構圖紙

---

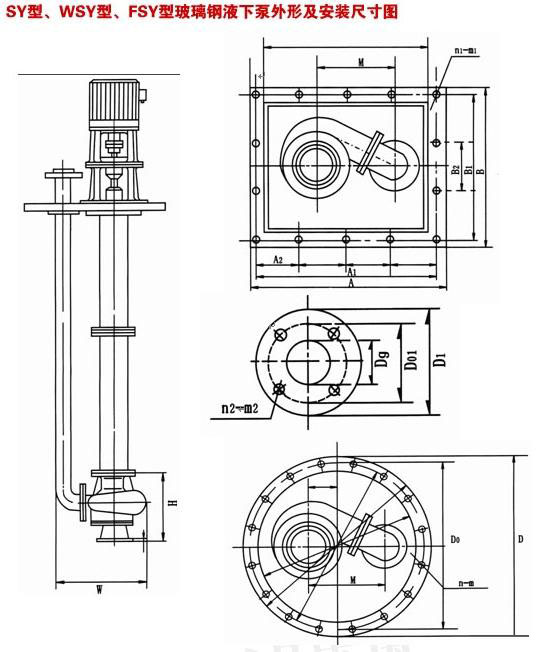

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

型號	W	M	H	D	DO	n-m	Dg	D1	DO1	n2-m2
SY40×32-20	340	205	200	450	400	8-F16	40	145	110	4-F18
SY50×40-20	340	205	210	450	400	8-F16	40	145	110	4-F18
SY65×50-20	370	205	220	450	400	8-F16	50	160	125	4-F18
25WSY-22	330	205	200	450	400	8-F16	25	110	85	4-F14
25WSY-30	330	205	200	450	400	8-F16	25	110	85	4-F14
40WSY-25	340	205	200	450	400	8-F16	40	145	110	4-F18
40FSY-22	340	205	200	450	400	8-F16	40	145	110	4-F18
40FSY-18	340	205	200	450	400	8-F16	40	145	110	4-F18
40WSY-50	410	330	230	600	550	8-F18	32	140	100	4-F18
50FSY-35	370	205	220	450	400	8-F16	50	160	125	4-F18
40FSY-35	340	205	220	450	400	8-F16	50	160	125	4-F18
50FSY-20	340	205	210	450	400	8-F16	40	145	110	4-F18
80FSY-35	500	330	250	600	550	8-F18	65	180	145	4-F18
80FSY-35	500	330	250	600	550	8-F18	80	190	160	4-F18
